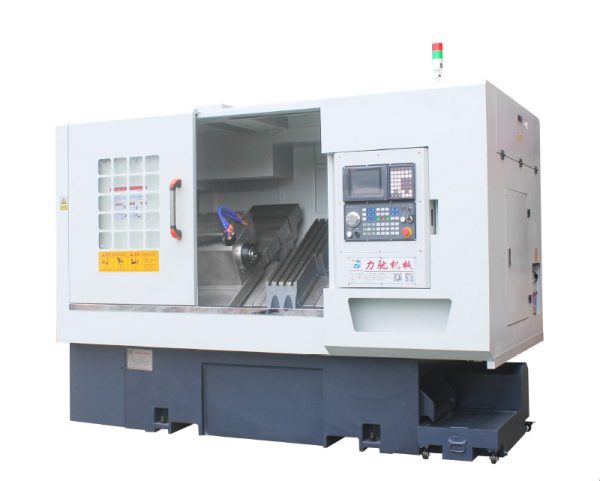

Станок LC-X36SD с ЧПУ

Категория:
  • башня для резки
  • малый электрический шпиндель
  • силовая головка
  • индексный патрон
  • подающий аппарат
  • устройство для принятия материала с поворотным рычагом
  • устройство для выгрузки конвейерной ленты
  • транспортер отходов
Максимальный диаметр вращения 200 мм
Максимальный диаметр обработки 200 мм
Максимальная длина обработки 150 мм
Максимальный диаметр пруткового материала, проходящего через Ф36 / 46 мм
Максимальная скорость вращения шпиндельного двигателя 6 000 об/мин
Ход по оси X  600 мм
Ход по оси Y 380 мм
Наибольшая скорость подачи по оси X/Z 24 м/мин
Точность позиционирования ±0.005
Повторяемость ±0.005
Мощность гидравлической станции 50 литров
Мощность двигателя шпинделя 4 кВт
Мощность двигателя по осям X/Z 1.7 кВт/ 1.7 кВт
Внешние размеры (длина * ширина * высота) 2,8 м на 1,85 м на 2,15 м
Общий вес 4000 кг



Оси X и Z используют линейные направляющие типа ролик/шар из Тайваня, модели 30/35, а также высокоточные винты модели 3210 с целью повышения жесткости и точности станка. Автоматическая принудительная смазка обеспечивает высокоскоростное перемещение и гарантирует позиционную точность станка.

30° наклонное литье основания с двойным шпинделем, двойным каналом и конструкцией стыковки подходит для обработки деталей сложной формы, множества процессов обработки и высоких требований к точности. Оно может завершить все или большую часть обработки за одну установку заготовки.
